Сварка ПНД труб
⌀110 мм

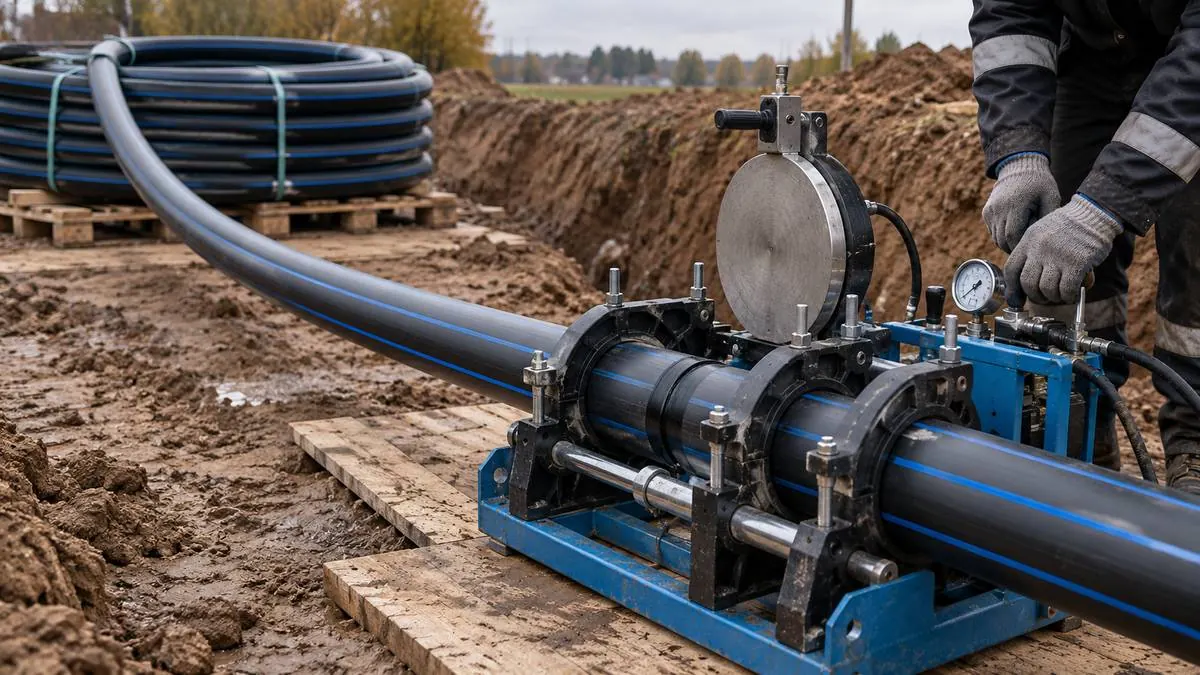

Сварка ПНД-труб ⌀110 мм стоит 1 265 руб за стык - одинаково встык и электромуфтой.
Разница между методами на этом диаметре не в цене стыка, а в смене и в муфте: смена стыковой - 25 000 руб, электромуфтовой - 22 000, муфту покупает заказчик. Генератор входит в цену, за смену выходит ориентировочно 20–25 стыков. ⌀110 - последний диаметр, для которого выпускают компрессионные фитинги, поэтому здесь чаще всего спрашивают, варить или обжимать.
Сколько стоит сварка ПНД ⌀110
за стык и за смену
Стык ⌀110 стоит 1 265 руб при любом методе, а смена - 25 000 руб на стыковой и 22 000 на электромуфтовой.
С 20-го стыка за смену стыковая сварка считается по цене стыка: 25 000 делим на 1 265, получаем 19,8. При ориентире 20–25 стыков цена стыков перекрывает минимальный заказ на всём диапазоне.
| Метод | Смена, руб | Стык, руб | Муфта | Стыков за смену, ориентир |
|---|---|---|---|---|
| Стыковая | 25 000 | 1 265 | не нужна | 20–25 |
| Электромуфтовая | 22 000 | 1 265 | 760–1 900 руб, покупает заказчик | по объекту |
Одинаковая цена стыка скрывает разницу в итоге: к электромуфтовому соединению добавляется муфта ПЭ 100 SDR 11, она стоит от 760 до 1 900 руб в зависимости от производителя. Узел выходит 2 000–3 200 руб против 1 265 встык. Пример: 25 стыков встык - 31 625 руб за смену; электромуфтой - те же 31 625 руб за работу и ещё 19 000–47 500 руб на муфты.
Во что обходится один стык ⌀110
Генератор возим свой, строки «аренда генератора 5 000 руб за смену» в смете нет. Выезд в любую точку Московской области стоит одинаково, и надбавок нет - ни за ночные работы, ни за мороз, ни за тесную траншею.
Норма 20–25 стыков считается на трубе SDR 17 и ровной площадке, а на вашем объекте её уточнит выезд.
Если стыков два-пять, честнее сказать сразу: смена для такого объёма невыгодна. Подойдут компрессионные муфты, накопление стыков до следующего этапа или общий заказ с соседями - на улице СНТ или посёлка стыков обычно хватает на смену.
Нужен расчёт
Пришлите метраж и SDR трубы - посчитаем ⌀110 за день
он же WhatsApp и Telegram
Сварка или компрессионный
фитинг на ⌀110
Компрессионные фитинги выпускают диаметром до 110 мм, и на этом пределе у части производителей они держат 10 бар против 16 у трубы SDR 11.
Обжимной фитинг собирается руками, без аппарата и сварщика, поэтому на этом диаметре его рассматривают как замену сварке. Где он подходит, а где нет:
Подходит
полив и техническая вода
кабельные футляры
временные линии и ремонт, где соединение останется доступным
Не подходит
напорный водопровод SDR 11 на 16 бар, если фитинг рассчитан на 10
подземная магистраль под засыпку
газопровод
| Параметр | Компрессионный фитинг | Сварка |
|---|---|---|
| Диаметры | 20–110 мм, 110 мм - предел | любые |
| Рабочее давление на ⌀75–110 | 10 бар у части производителей, у других 16 | равно давлению трубы, до PN 16 на SDR 11 |
| Инструмент | ключ | аппарат, сварщик НАКС |
| Протокол для технадзора | нет | на каждый стык |
| Под засыпкой | нежелательно | да |
Для магистрали под засыпкой, которую потом сдают технадзору, выбор делает протокол: у обжимного соединения его нет, у сварного он фиксирует температуру, время и давление каждого стыка.
Проверить давление конкретного фитинга просто: оно указано на корпусе или в паспорте, и если там 10 бар, на линию PN 16 его не ставят.
Какая стенка у ПНД-трубы ⌀110
и какой SDR варится
Стенка ПНД-трубы ⌀110 по ГОСТ Р 70628.2-2023 - от 4,2 мм у SDR 26 до 12,3 мм у SDR 9, и сваривается любой из них.
Это первый диаметр ряда, где сварка допустима при любом SDR. ГОСТ не рекомендует сваривать стенку тоньше 4,0 мм, а самая тонкая здесь, у SDR 26, - 4,2.
| SDR | Стенка, мм | PN, бар | Масса 1 м, кг |
|---|---|---|---|
| 9 | 12,3 | 20 | 3,78 |
| 11 | 10,0 | 16 | 3,14 |
| 13,6 | 8,1 | 12,5 | 2,61 |
| 17 | 6,6 | 10 | 2,16 |
| 21 | 5,3 | 8 | 1,77 |
| 26 | 4,2 | 6 | 1,42 |
Стенка и PN - таблица 2 ГОСТ Р 70628.2-2023, ПЭ 100. Масса - справочно, по данным производителей.
В выдаче встречается правило «стенку тоньше 4,5 мм на диаметрах 50–110 варят только муфтой». Это рекомендация подрядчиков, в стандарте порог 4,0 мм, и SDR 26 со стенкой 4,2 варится встык.
Для водопровода чаще всего берут SDR 17 со стенкой 6,6 мм и PN 10, для напорной линии на 16 бар - SDR 11 со стенкой 10,0 мм. Проект на старом ГОСТ 18599-2001 пересчитывать не нужно: в ГОСТ Р 70628.2-2023 труба 110×6,6 осталась 110×6,6.
Сколько длится стыковая
сварка ⌀110 по ГОСТ
Цикл стыка ⌀110 SDR 17 по ГОСТ Р 55276-2024 - около 11 минут: 89 секунд нагрева и 9,6 минуты охлаждения под давлением.
SDR 11 на этом диаметре варится на 40 % дольше SDR 17 - около 15 минут против 11, потому что стенка толще в полтора раза.
| SDR | Стенка, мм | Первичный валик, мм | Прогрев, с | Охлаждение, мин |
|---|---|---|---|---|
| 11 | 10,0 | 1,5 | 135 | 13,0 |
| 13,6 | 8,1 | 1,3 | 109 | 11,1 |
| 17 | 6,6 | 1,2 | 89 | 9,6 |
| 21 | 5,3 | 1,0 | 72 | 8,3 |
| 26 | 4,2 | 0,9 | 57 | 7,2 |
Таблица 1 ГОСТ Р 55276-2024: валик - 0,5 мм плюс десятая доля стенки, прогрев - 13,5 секунды на миллиметр стенки, охлаждение при стенке до 18 мм - столько минут, сколько миллиметров в стенке, плюс 3. При +23 °C.
Параметры по процедуре Р1: температура нагревателя 225 ± 10 °C, сварочное давление 0,17 МПа. После снятия нагревателя давление поднимают не дольше чем за 6,3 секунды.
У аппаратов с таблицами по методике DVS для SDR 17 этого диаметра стоит прогрев около 66 секунд - там 10 секунд на миллиметр стенки. Протокол технадзор сверяет с ГОСТ, где 89 секунд.
При +5 °C охлаждение по ГОСТ удлиняется примерно на 18 %, и стык SDR 17 стоит в машине около 11,3 минуты.
Почему цена стыка ⌀110 в Москве
от 400 до 2 000 руб
Цена стыка ⌀110 у московских подрядчиков расходится в пять раз, и разница не в сварке, а в минимальном заказе, генераторе и протоколе.
⌀110 публикуют почти все, поэтому разброс здесь виден лучше, чем на любом другом диаметре: у большинства от 400 до 1 400 руб, у отдельных подрядчиков до 2 000. Сравнивать цифры напрямую бессмысленно, пока не сверены три вещи.
Минимальный заказ
Небольшой объект упирается не в цену стыка, а в минимум за выезд. Низкая цена стыка при высоком минимуме даёт ту же сумму в счёте.
Генератор
В прайсах его часто добавляют отдельно, 4 000–5 000 руб за смену. С генератором минимальная смена у крупных московских подрядчиков выходит 28 000–35 000 руб, у нас - 25 000, и генератор уже внутри.
Протокол и аттестация
Самые низкие цены - у частных сварщиков без протокола с аппарата и проверяемого удостоверения НАКС. Для дачи это нормально, для объекта с технадзором - нет.
Полная смена с генератором
Наши 1 265 руб - в верхней трети рынка по цене стыка, но по полной смене мы дешевле тех, кто работает с протоколом и генератором. Сравнивайте итоговую сумму за ваш объём, а не цену одного стыка.
Какой метод выбрать для ⌀110:
стыковую или электромуфтовую
Для заказчика подряда на ⌀110 встык выгоднее: цена стыка одинаковая, а муфта у электромуфтовой идёт сверху.
В каталогах оборудования пишут обратное - что до 110 мм выгоднее муфта. Это верно для того, кто покупает аппарат: электромуфтовый дешевле стыкового в несколько раз. Когда аппарат везёт подрядчик, считается только стык и фитинг.
Муфта оправдана там, где машину не поставить: колодец, ввод в здание, ремонт действующей линии, трубы разной SDR. Для газопровода подходят оба метода: СП 42-103-2003 допускает детали с закладными нагревателями до ⌀225.
110 мм - самый крупный диаметр, который поставляют в бухтах по 50 и 100 метров; от ⌀125 труба идёт только отрезками до 13 метров. На длинной трассе и ГНБ-проколе бухта сокращает число стыков. Трубу из бухты перед муфтой скругляют: ГОСТ Р 71408-2024 ограничивает овальность в зоне сварки 1,65 мм.
100 метров ⌀110: из бухты и отрезками
Пример: ГНБ-прокол на 100 метров из одной бухты - ни одного стыка внутри трассы, только подключения на концах. Та же длина отрезками по 13 метров - 7 стыков встык до протяжки.
Где применяют
ПНД-трубу ⌀110
ПНД ⌀110 - одна из самых ходовых труб в наружных сетях: магистрали посёлков и предприятий, напорная канализация, кабельные линии, ГНБ.
Магистрали холодного водоснабжения посёлков, СНТ и предприятий - уличные линии, от которых идёт разводка меньшего диаметра.
Перекладка стальных сетей Ду100. Внутренний диаметр трубы SDR 17 - около 97 мм, почти как просвет стальной 108×4, поэтому при замене стали Ду100 обычно ставят именно этот размер. Часть справочников против Ду100 ставит ⌀125, так что окончательный выбор остаётся за гидравлическим расчётом.
Напорная канализация от насосных станций.
Защита кабельных линий: техническая труба, отрезки чаще соединяют стыковой сваркой.
ГНБ-проколы: плеть сваривают встык до протяжки.
Газопроводы низкого и среднего давления - труба 110×10,0 SDR 11 по ГОСТ Р 58121.2-2018, с жёлтой полосой.
Полив и техническая вода - здесь часто ставят компрессионные фитинги вместо сварки.
Техническую трубу ⌀110 для кабеля и ливнёвки выпускают безнапорной, и соединяют её обычно встык: электромуфта для тонкой технической трубы не рекомендуется.
Какие документы дают на стык ⌀110
и что такое контрольный стык
Протокол стыка ⌀110 SDR 17 технадзор примет, если в нём не меньше 89 секунд нагрева и 9,6 минуты охлаждения при +23 °C.
Для SDR 11 пороги другие - 135 секунд и 13 минут, и стык с цифрами от SDR 17 на такой трубе не примут. Поэтому SDR каждой трубы мы сверяем по маркировке до сварки, а не по проекту.
В исполнительную уходят протоколы по всем стыкам, журнал сварочных работ, акты скрытых работ и гидроиспытаний, паспорт трубопровода. Формы документов заранее сверяем с вашим ГИПом.
Контрольный стык
Лаборатория проверяет сварку на образце: бригада варит отдельный стык ⌀110 с той же трубой и в тех же условиях, снимает грат, и его режут на полоски для испытаний по ГОСТ Р 55142. Такой стык заказывают водоканалы и генподрядчики под исполнительную, частному заказчику он обычно не нужен, поэтому в прайс не включён.
Этот диаметр варят сварщики с действующими удостоверениями НАКС, их в бригадах шесть; на сварные швы даём гарантию 2 года.
Вопросы про сварку ПНД ⌀110
Сколько стыков на 100 метров ⌀110
Зависит от поставки: из бухты по 100 метров - ни одного, отрезками по 13 метров - 7, по 12 метров - 8. Для этого диаметра стоит спросить у поставщика бухту: у ⌀125 и выше её уже нет.
Можно ли сварить ⌀110 SDR 17 с SDR 11
Встык - нет: стенка 6,6 и 10,0 мм требует разного нагрева, 89 и 135 секунд, и одним циклом такую пару не сварить. Муфтой - да, если производитель фитинга разрешает соединять трубы с разной стенкой. Маркировку обеих труб и муфты сверим до выезда, если пришлёте фото.
Нужен ли кран или сеть 380 В
Нет. Механический аппарат класса до ⌀160 весит около 25 кг, его опускают прямо в сухую траншею с креплёнными откосами. Питание 220 В, генератор свой и входит в цену.
Почему не компрессия, если она дешевле
На поливе и временной линии - дешевле и быстрее, и мы так и скажем. На напорной магистрали под засыпкой обжимной фитинг не даёт протокола, а у части производителей держит 10 бар вместо 16.
